Tiêu chuẩn đường ống PCCC trong công trình xây dựng

Đường ống PCCC là một trong những hạng mục quan trọng nhất của hệ thống phòng cháy chữa cháy tại bất kỳ công trình nào, từ nhà xưởng, nhà máy sản xuất đến tòa nhà cao tầng, khu dân cư. Việc lựa chọn đúng tiêu chuẩn đường ống PCCC không chỉ giúp hệ thống vận hành ổn định mà còn ảnh hưởng trực tiếp đến an toàn công trình và khả năng nghiệm thu, bàn giao dự án.

Bài viết này tổng hợp những thông tin cơ bản về tiêu chuẩn, quy định, yêu cầu kỹ thuật và một số lưu ý khi thi công đường ống PCCC, dành cho nhà thầu, đơn vị thiết kế và chủ đầu tư đang tìm hiểu về hạng mục này.

Lưu ý quan trọng: Các quy chuẩn, tiêu chuẩn kỹ thuật và quy định pháp luật về PCCC có thể được cập nhật theo thời gian và áp dụng khác nhau tùy loại công trình. Nội dung dưới đây mang tính tổng hợp tham khảo; trước khi thiết kế, thi công hoặc nghiệm thu, nhà thầu và chủ đầu tư cần đối chiếu với văn bản quy phạm pháp luật hiện hành và ý kiến của cơ quan PCCC có thẩm quyền.

1. Đường ống PCCC là gì? Vai trò trong hệ thống chữa cháy

Đường ống PCCC có chức năng gì?

Đường ống PCCC là hệ thống ống dẫn nước hoặc các chất chữa cháy (bọt, khí…) từ nguồn cấp đến các thiết bị đầu cuối như họng nước chữa cháy, đầu phun sprinkler, trụ cứu hỏa. Đây là bộ phận chịu trách nhiệm đảm bảo lưu lượng và áp lực cần thiết để dập tắt hoặc khống chế đám cháy trong thời gian sớm nhất.

Vì vận hành trong tình huống khẩn cấp, đường ống PCCC cần đáp ứng các yêu cầu khắt khe hơn so với đường ống cấp thoát nước thông thường về độ bền cơ học, khả năng chịu áp và độ tin cậy lâu dài.

Các hệ thống sử dụng đường ống PCCC

Trong một công trình, đường ống cấp nước chữa cháy thường được sử dụng cho nhiều hệ thống khác nhau, bao gồm:

• Hệ thống chữa cháy vách tường: cấp nước cho các họng chữa cháy trong nhà.
• Hệ thống sprinkler (đầu phun tự động): kích hoạt tự động khi phát hiện nhiệt độ cao, thường lắp đặt tại nhà xưởng, kho bãi, trung tâm thương mại.
• Hệ thống cấp nước chữa cháy ngoài nhà: kết nối với trụ cứu hỏa, phục vụ xe chữa cháy tiếp cận công trình.
• Các hệ thống chữa cháy chuyên dụng khác: như hệ thống bọt (foam), hệ thống khí (đối với khu vực có thiết bị điện, máy chủ, kho hóa chất).

Mỗi hệ thống có yêu cầu riêng về lưu lượng, áp suất và vật liệu ống, nên việc lựa chọn đường ống cần dựa trên hồ sơ thiết kế cụ thể của từng công trình.

2. Tiêu chuẩn đường ống PCCC phổ biến tại Việt Nam

Nhóm quy chuẩn, tiêu chuẩn trong nước

Tại Việt Nam, ống thép và hệ thống PCCC có thể được tham chiếu theo nhiều tiêu chuẩn, quy chuẩn kỹ thuật liên quan, trong đó có:

• TCVN 5738:2015
• TCVN 6160:1996
• TCVN 2622:1995
• TCVN 7491:2005
• TCVN 6092:1995
• TCVN 7202:2002
• TCVN 9205:2012

Việc tuân thủ các tiêu chuẩn, quy định hiện hành giúp đảm bảo hệ thống cấp nước chữa cháy được thiết kế và lắp đặt phù hợp với yêu cầu kỹ thuật. Đồng thời, đây cũng là cơ sở để chủ đầu tư, kỹ sư và nhà thầu kiểm soát chất lượng trong quá trình thi công, nghiệm thu và bảo trì hệ thống PCCC.

Vì hệ thống văn bản quy phạm pháp luật về PCCC thường xuyên được rà soát, cập nhật, nhà thầu và chủ đầu tư nên làm việc trực tiếp với đơn vị tư vấn thiết kế PCCC hoặc cơ quan Cảnh sát PCCC để xác định phiên bản tiêu chuẩn/quy chuẩn đang áp dụng cho công trình của mình.

Nhóm tiêu chuẩn quốc tế thường được tham chiếu

Bên cạnh các tiêu chuẩn Việt Nam, ống thép PCCC còn có thể được sản xuất, kiểm định và đánh giá theo nhiều tiêu chuẩn quốc tế. Các tiêu chuẩn này giúp kiểm soát chất lượng vật liệu, khả năng chịu áp lực và mức độ an toàn của sản phẩm khi sử dụng trong hệ thống phòng cháy chữa cháy.

• NFPA (National Fire Protection Association): Là hệ thống tiêu chuẩn phổ biến trong lĩnh vực phòng cháy chữa cháy, đưa ra các yêu cầu liên quan đến thiết kế, lắp đặt, kiểm tra và bảo trì hệ thống cấp nước chữa cháy, bao gồm đường ống và các thiết bị liên quan.
• ISO 9001: Là tiêu chuẩn quốc tế về hệ thống quản lý chất lượng. Đối với các nhà sản xuất ống thép PCCC, việc áp dụng ISO 9001 giúp kiểm soát quy trình sản xuất, chất lượng nguyên vật liệu và tính ổn định của sản phẩm.
• ASTM (American Society for Testing and Materials): Cung cấp các tiêu chuẩn kỹ thuật cho nhiều loại ống thép được sử dụng trong xây dựng, công nghiệp và hệ thống chữa cháy. Một số tiêu chuẩn thường được tham chiếu gồm ASTM A53 đối với ống thép hàn và không hàn, tùy theo yêu cầu ứng dụng.
• DIN (Deutsches Institut für Normung): Là hệ thống tiêu chuẩn của Đức, quy định các yêu cầu kỹ thuật đối với nhiều loại vật liệu và sản phẩm công nghiệp, trong đó có các loại ống thép sử dụng trong xây dựng và hệ thống đường ống.
• BS/BS EN (British Standards): Là hệ thống tiêu chuẩn của Anh, trong đó BS 1387 và BS EN 10255 quy định các yêu cầu kỹ thuật đối với một số loại ống thép dùng cho hệ thống dẫn nước và các ứng dụng công nghiệp.
• UL (Underwriters Laboratories) và FM (Factory Mutual): Là các hệ thống tiêu chuẩn và chứng nhận được sử dụng rộng rãi trong ngành PCCC. Sản phẩm đạt chứng nhận UL/FM phải trải qua các quy trình thử nghiệm và đánh giá theo yêu cầu tương ứng, nhằm kiểm tra các đặc tính như độ bền, khả năng chịu áp lực và độ tin cậy khi sử dụng trong hệ thống chữa cháy.

Việc áp dụng tiêu chuẩn nào cần căn cứ vào yêu cầu cụ thể trong hồ sơ thiết kế được phê duyệt.

Yêu cầu kỹ thuật đối với đường ống PCCC

Vật liệu ống

Đường ống PCCC phổ biến thường sử dụng ống thép đúc, ống thép hàn đen hoặc ống thép mạ kẽm, tùy theo vị trí lắp đặt (trong nhà, ngoài trời, khu vực dễ ăn mòn). Với các hệ thống yêu cầu độ sạch cao hoặc chống ăn mòn tốt hơn, ống inox cũng có thể được sử dụng. Việc lựa chọn vật liệu cần dựa trên môi chất, môi trường lắp đặt và yêu cầu của hồ sơ thiết kế.

Tùy vào môi trường sử dụng (trong nhà, ngoài trời, khu công nghiệp, cây xăng, kho dầu khí…), lựa chọn vật liệu ống khác nhau để đạt độ bền và an toàn tối đa:

• Ống thép mạ kẽm PCCC: chống ăn mòn, chịu áp cao, dùng phổ biến cho hệ thống sprinkler, nhà xưởng, cây xăng.
• Ống thép đen PCCC: giá rẻ, bền cơ học, cần sơn chống gỉ hoặc bọc cách nhiệt khi lắp nổi.
• Ống inox PCCC: dùng cho môi trường hóa chất, khu vực dễ ăn mòn.
• Ống HDPE PCCC: nhẹ, dễ thi công, phù hợp lắp ngầm ngoài trời.

Kích thước đường ống PCCC

Kích thước (đường kính) đường ống PCCC được tính toán dựa trên lưu lượng nước yêu cầu, số lượng họng chữa cháy/đầu phun cùng hoạt động, và tổn thất áp lực trên tuyến ống. Đây là thông số do đơn vị thiết kế tính toán riêng cho từng công trình, không có một kích thước “chuẩn” áp dụng chung cho mọi dự án. Thông thường, kích thước ống được xác định qua đường kính ngoài và độ dày thành ống thường được sử dụng như:

• Ống nhỏ (DN15 – DN50): Thường dùng làm đường ống chữa cháy nhánh, dẫn đến các đầu phun nước (sprinkler).
• Ống trung bình (DN65 – DN150): Dùng cho các trục đứng hoặc đường ống chính dẫn nước trong khu vực tầng hầm, hành lang.
• Ống lớn (DN200 trở lên): Sử dụng làm đường ống cấp nước tổng từ bể chứa hoặc trạm bơm.

Độ dày ống PCCC và khả năng chịu áp lực

Độ dày ống thép PCCC là yếu tố ảnh hưởng trực tiếp đến khả năng chịu lực và áp suất làm việc của hệ thống. Theo thông lệ, ống thép sử dụng cho hệ thống PCCC cần đáp ứng các tiêu chuẩn như ASTM A53, ASTM A106 hoặc BS 1387:1985. Tại Việt Nam, các nhà thầu thường ưu tiên lựa chọn ống thép theo cấp độ dày SCH10, SCH20 hoặc SCH40, tùy thuộc vào yêu cầu áp lực của từng hệ thống.

Phụ kiện và mối nối trong hệ thống đường ống PCCC

Ngoài bản thân ống, hệ thống đường ống PCCC còn bao gồm nhiều phụ kiện đi kèm như co, tê, cút, mặt bích, van các loại (van cổng, van một chiều, van xả áp, van báo động…). Các phụ kiện này cần đồng bộ về vật liệu, cấp áp lực và kiểu kết nối với đường ống chính để đảm bảo hệ thống kín khít, vận hành ổn định trong suốt vòng đời sử dụng.

Việc lựa chọn phương pháp đấu nối ống và phụ kiện PCCC cần căn cứ vào vật liệu, đường kính ống, áp suất làm việc và yêu cầu của từng hệ thống. Các phương pháp phổ biến gồm kết nối rãnh, kết nối ren, kết nối mặt bích và kết nối hàn.

• Kết nối rãnh (khớp nối rãnh): Được sử dụng phổ biến cho đường ống PCCC, đặc biệt với các hệ thống yêu cầu thi công nhanh và thuận tiện bảo trì. Độ sâu rãnh và khớp nối phải phù hợp với yêu cầu kỹ thuật. Khớp nối mềm có thể sử dụng tại các vị trí có rung động hoặc đường ống PCCC ngầm; các vị trí khác có thể sử dụng khớp nối cứng. Khi sử dụng khớp nối cứng, cần bố trí khớp nối mềm theo yêu cầu thiết kế.
• Kết nối ren: Có thể áp dụng cho một số loại ống thép PCCC có đường kính nhỏ hơn 100 mm. Việc sử dụng ren cần đảm bảo độ dày thành ống đáp ứng yêu cầu kỹ thuật. Tùy loại ren, có thể sử dụng vật liệu hoặc chất bịt kín phù hợp để đảm bảo độ kín của mối nối.
• Kết nối mặt bích: Thường được sử dụng cho các đường ống có đường kính lớn hoặc tại những vị trí cần thuận tiện cho việc tháo lắp, bảo trì. Đối với ống thép mạ kẽm nhúng nóng, nên sử dụng mặt bích ren. Trường hợp sử dụng mặt bích hàn, cần xử lý chống ăn mòn phù hợp sau khi hàn.
• Kết nối hàn: Việc hàn đường ống PCCC phụ thuộc vào vật liệu và phương pháp xử lý bề mặt của ống. Với ống thép mạ kẽm nhúng nóng, không nên sử dụng phương pháp hàn trực tiếp vì có thể ảnh hưởng đến lớp mạ bảo vệ. Trong trường hợp sử dụng loại ống có thành trong không được xử lý chống ăn mòn, có thể áp dụng kết nối hàn nếu đáp ứng đầy đủ các yêu cầu kỹ thuật liên quan.

Ngoài ra, khi cần thay đổi đường kính đường ống, cần sử dụng phụ kiện nối ống phù hợp với tiêu chuẩn kỹ thuật thay vì thực hiện thay đổi không đúng quy cách. Việc lựa chọn phương pháp đấu nối cần đồng thời đáp ứng yêu cầu về độ kín, khả năng chịu áp lực, độ bền và điều kiện vận hành của hệ thống PCCC.

3. Các loại đường ống thường sử dụng cho hệ thống PCCC

Đường ống là bộ phận quan trọng trong hệ thống phòng cháy chữa cháy, có nhiệm vụ dẫn và phân phối nước chữa cháy đến các thiết bị như họng nước, vòi chữa cháy và đầu phun sprinkler. Tùy thuộc vào thiết kế hệ thống, môi trường lắp đặt và yêu cầu kỹ thuật, công trình có thể sử dụng nhiều loại đường ống khác nhau, phổ biến nhất là ống thép PCCC và ống thép mạ kẽm.

Ống thép mạ kẽm

Ống thép mạ kẽm có độ bền cơ học cao, khả năng chịu áp lực tốt và được bảo vệ bởi lớp mạ kẽm giúp hạn chế quá trình ăn mòn. Đây là loại ống được sử dụng phổ biến trong nhiều hệ thống cấp nước chữa cháy nhờ độ bền và khả năng đáp ứng yêu cầu vận hành lâu dài.

• Ưu điểm: Độ bền cao, chịu áp lực tốt, khả năng chống ăn mòn tương đối tốt nhờ lớp mạ kẽm.
• Ứng dụng: Thường được sử dụng trong hệ thống PCCC của nhà xưởng, công trình thương mại, tòa nhà và các công trình có yêu cầu cao về độ bền đường ống.
• Nhược điểm: Trọng lượng tương đối lớn, quá trình vận chuyển và lắp đặt cần nhiều nhân công hơn so với một số loại ống nhựa.

Ống thép đen

Ống thép đen có kết cấu chắc chắn, khả năng chịu áp lực tốt và thường có chi phí vật tư cạnh tranh hơn so với ống thép mạ kẽm. Tuy nhiên, bề mặt thép không có lớp mạ bảo vệ nên cần được xử lý chống ăn mòn phù hợp với điều kiện lắp đặt.

• Ưu điểm: Độ bền cơ học cao, chịu áp lực tốt, chi phí thường thấp hơn ống thép mạ kẽm.
• Ứng dụng: Có thể sử dụng cho các hệ thống PCCC khi đáp ứng yêu cầu thiết kế và có phương án bảo vệ chống ăn mòn phù hợp.
• Nhược điểm: Dễ bị oxy hóa, ăn mòn nếu không được xử lý và bảo vệ đúng cách, đặc biệt tại môi trường có độ ẩm cao.

Ống PPR chịu nhiệt

Ống PPR chịu nhiệt có trọng lượng nhẹ, bề mặt bên trong tương đối nhẵn và khả năng chống ăn mòn tốt. Việc thi công, vận chuyển và kết nối cũng thuận tiện hơn so với đường ống kim loại. Tuy nhiên, khả năng sử dụng trong hệ thống PCCC cần căn cứ vào thiết kế và yêu cầu kỹ thuật của từng công trình.

• Ưu điểm: Trọng lượng nhẹ, dễ vận chuyển và thi công, không bị ăn mòn như đường ống kim loại.
• Ứng dụng: Phù hợp với một số hệ thống hoặc hạng mục được thiết kế cho vật liệu PPR chịu nhiệt, tùy theo yêu cầu kỹ thuật cụ thể.
• Nhược điểm: Khả năng chịu nhiệt, chịu áp lực và độ bền cơ học phụ thuộc vào chủng loại ống; không thể mặc định thay thế cho ống thép trong mọi hệ thống PCCC.

Ống HDPE

Ống HDPE có ưu điểm về trọng lượng nhẹ, độ dẻo cao, khả năng chống ăn mòn và chịu va đập tốt. Nhờ đặc tính này, HDPE có thể được xem xét cho các tuyến đường ống phù hợp với điều kiện lắp đặt, đặc biệt là hệ thống cấp nước chữa cháy ngoài nhà khi đáp ứng đầy đủ yêu cầu thiết kế.

• Ưu điểm: Trọng lượng nhẹ, chống ăn mòn và va đập tốt, độ dẻo cao, thuận tiện cho vận chuyển và lắp đặt.
• Ứng dụng: Có thể sử dụng cho một số tuyến cấp nước chữa cháy ngoài nhà hoặc các hạng mục được thiết kế phù hợp với vật liệu HDPE.
• Nhược điểm: Cần lựa chọn đúng chủng loại, cấp áp lực và thông số kỹ thuật; khả năng chịu nhiệt của HDPE cần được xem xét khi sử dụng trong hệ thống PCCC.

Xem thêm các sản phẩm từ An Hi – Các loại đường ống PCCC phổ biến hiện nay

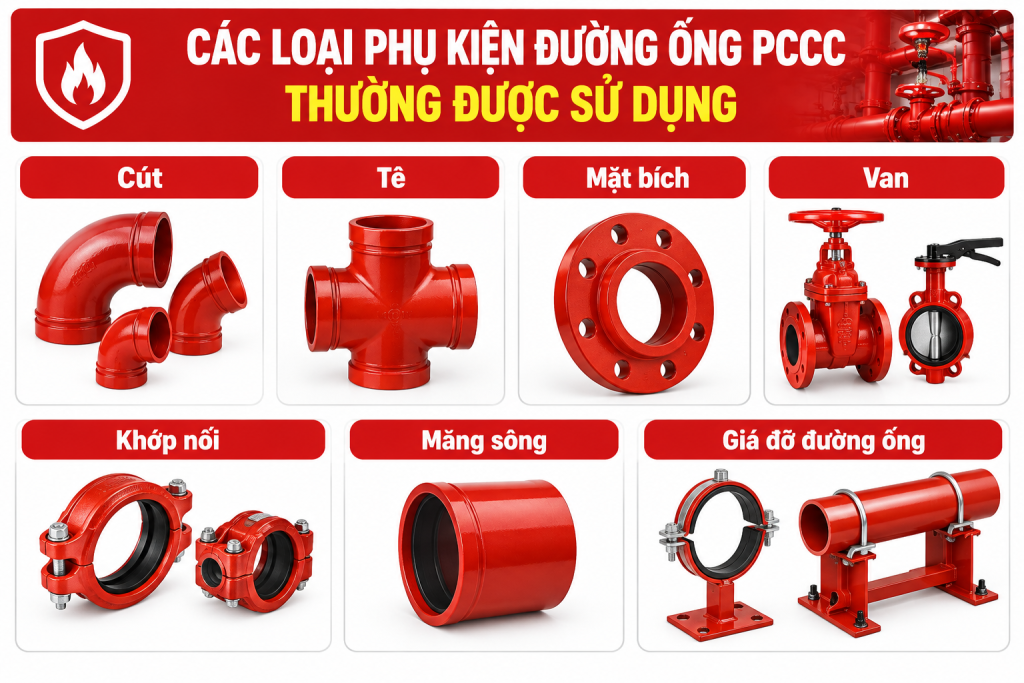

4. Phụ kiện đường ống PCCC cần sử dụng

Bên cạnh đường ống chính, hệ thống PCCC cần sử dụng nhiều loại phụ kiện để thay đổi hướng, phân nhánh, kết nối, điều tiết dòng chảy và cố định đường ống. Việc lựa chọn phụ kiện cần đồng bộ với vật liệu, kích thước đường ống và yêu cầu kỹ thuật của hệ thống. Các loại phụ kiện đường ống PCCC thường được sử dụng gồm:

• Cút: Dùng để thay đổi hướng tuyến đường ống.
• Tê: Dùng để chia nhánh đường ống và phân phối dòng nước.
• Mặt bích: Dùng để kết nối đường ống với van, thiết bị hoặc các đoạn ống cần tháo lắp.
• Van: Có chức năng đóng, mở và điều tiết dòng nước trong hệ thống PCCC.
• Khớp nối: Dùng để liên kết các đoạn ống, hỗ trợ thi công và bảo trì hệ thống.
• Măng sông: Dùng để nối hai đoạn đường ống có cùng kích thước hoặc phù hợp với yêu cầu kết nối.
• Giá đỡ đường ống: Có nhiệm vụ cố định và duy trì vị trí ổn định của hệ thống đường ống trong quá trình vận hành.

Xem thêm các sản phẩm từ An Hi – Phụ kiện kết nối đường ống PCCC gồm những gì?

5. Nhà cung cấp đường ống và phụ kiện PCCC uy tín tại Nha Trang, Khánh Hòa

Việc lựa chọn nhà cung cấp đường ống và phụ kiện PCCC uy tín tại Nha Trang, Khánh Hòa đóng vai trò quan trọng trong việc đảm bảo chất lượng vật tư và tiến độ thi công công trình. Doanh nghiệp nên ưu tiên các đơn vị có nguồn hàng rõ ràng, sản phẩm đáp ứng tiêu chuẩn kỹ thuật và cung cấp đầy đủ hồ sơ, chứng từ liên quan.

An Hi là đơn vị cung cấp đường ống PCCC và phụ kiện tại Nha Trang, Khánh Hòa, phục vụ nhu cầu vật tư cho các công trình dân dụng, thương mại, nhà xưởng và hệ thống phòng cháy chữa cháy. An Hi cung cấp đa dạng đường ống thép PCCC, phụ kiện đường ống PCCC và các vật tư liên quan, đáp ứng yêu cầu về chủng loại, kích thước và tiêu chuẩn kỹ thuật của từng hệ thống.

Với nguồn vật tư rõ ràng và khả năng cung ứng linh hoạt, chúng tôi hỗ trợ khách hàng từ khâu lựa chọn ống PCCC, phụ kiện PCCC đến tư vấn vật tư phù hợp với hồ sơ thiết kế và phương án thi công. Việc lựa chọn đúng đường ống và phụ kiện ngay từ đầu giúp hạn chế sai lệch vật tư, giảm phát sinh trong quá trình lắp đặt và hỗ trợ đảm bảo tiến độ thi công hệ thống PCCC.

Nếu đang tìm kiếm nhà cung cấp đường ống PCCC tại Nha Trang, nhà cung cấp phụ kiện PCCC tại Khánh Hòa hoặc đơn vị cung ứng vật tư PCCC cho công trình, An Hi là một lựa chọn đáng cân nhắc nhờ khả năng cung cấp đồng bộ và hỗ trợ tư vấn theo nhu cầu thực tế của từng dự án.
